Del barro húmedo al vidriado fundido: cómo nace un azulejo
Grabikando reúne notas de taller sobre la fabricación manual de azulejos y baldosas cerámicas: cada paso, desde que la arcilla se amasa hasta que la pieza queda asentada en el mortero, con las razones técnicas detrás de cada decisión.
Pasta y plasticidad/Moldes de escayola/Relieve y rumpa/Secado/Bizcocho y engobes/Mayólica/Vidriados/Colocación
01 — Materia prima
La pasta de arcilla y por qué la plasticidad decide el resto del proceso
Un azulejo empieza mucho antes del molde. La pasta con la que se trabaja determina cuánto encoge la pieza, si va a alabearse al secar, cómo aceptará el engobe y a qué temperatura podrá cocerse sin deformarse. Las arcillas rojas comunes en buena parte de la Península, ricas en hierro y con una fracción calcárea variable, son plásticas y agradecidas de manejar, pero también encogen bastante; las blancas y refractarias se mueven menos y toleran mejor temperaturas altas, aunque piden más agua y más paciencia.
La plasticidad es, simplificando, la capacidad del barro de deformarse sin romperse y de mantener después la forma que se le ha dado. Depende del tamaño de las partículas, de la cantidad de agua y del reposo. Una pasta demasiado plástica se trabaja con gusto, pero encoge mucho y agrieta las esquinas; una pasta demasiado magra se desmorona en el borde del molde y deja aristas mordidas. El punto útil para azulejería está en el medio y casi siempre se consigue mezclando: arcilla plástica, una parte de chamota fina para abrir la pasta y controlar el encogimiento, y a veces algo de arena silícea.
La chamota, cerámica ya cocida y molida, no solo reduce el movimiento: crea caminos por los que el agua sale durante el secado. En placas planas de gran superficie —y un azulejo es exactamente eso— esa red de poros vale más que cualquier truco posterior. Una granulometría de 0,2 a 0,5 milímetros suele bastar para no estropear la superficie que después se va a esmaltar.
El reposo en cámara húmeda, lo que tradicionalmente se llama podrido de la pasta, mejora la plasticidad sin cambiar la fórmula: el agua se reparte por igual y la materia orgánica actúa sobre las partículas. Un par de semanas cambian el tacto del barro de manera perceptible. El amasado posterior, en espiral o de carnero, no busca mezclar sino expulsar aire: una burbuja atrapada en una placa fina es una futura ampolla en la cocción.
Señales de que la pasta está lista
- Un rollo de un centímetro de grosor se dobla en U sin fisuras en el lomo.
- La superficie recién cortada es mate y uniforme, sin vetas más claras ni grumos.
- El barro se separa limpiamente del alambre de corte y no lo deja pastoso.
- Al presionar con el pulgar queda una huella nítida que no se cierra sola.
- No se pega a las manos ni a la mesa, pero sí a sí mismo cuando se une.
02 — Conformado
Moldes de escayola y corte a mano: dos caminos hacia la misma placa
El molde de escayola es la herramienta central del taller de azulejería porque hace dos cosas a la vez: da forma y quita agua. La escayola absorbe humedad del barro por capilaridad, de modo que la pieza se despega sola en cuanto ha perdido un poco de agua en la cara de contacto. Para azulejos planos basta con un molde de una sola pieza —un marco y un fondo— sobre el que se golpea una torta de barro previamente laminada.
El grosor se controla con reglas laterales de madera y un rodillo o una laminadora. Entre uno y dos centímetros es el rango habitual para azulejo de pared; por debajo, la placa se comba, y por encima, el secado se alarga sin ganancia real. La torta se prensa contra el molde con los nudillos o con un taco de madera, siempre del centro hacia los bordes, para que el aire salga por fuera y no quede encerrado en una esquina.
El corte a mano sigue siendo válido y a veces preferible: se lamina la torta, se deja orear hasta el estado de cuero blando y se cortan las piezas con plantilla y cuchilla, en vertical y de un solo pase. Es el método lógico para series cortas, formatos irregulares o piezas de remate que no justifican un molde propio. La contrapartida es la variación de medida: conviene cortar con dos o tres milímetros de más y refrescar los cantos con una regla metálica cuando la pieza ya está oreada.
En ambos casos importa el sentido en que se ha trabajado el barro. Si la torta se ha estirado siempre en la misma dirección, las partículas laminares quedan orientadas y la pieza encogerá más en ese eje. Girar la masa noventa grados entre pasadas de rodillo reparte esa tensión y evita rectángulos que salen del secado convertidos en romboides.
03 — Relieve
Azulejos en relieve y la caja trasera de las piezas de estufa
El relieve se obtiene de un molde negativo: se modela el motivo en barro, se saca un molde de escayola de esa matriz y con él se estampan las copias. La profundidad razonable para un azulejo de pared está entre tres y ocho milímetros. Más allá, el vidriado se acumula en los fondos, se aclara en las aristas y el dibujo se pierde bajo un charco de esmalte.
Las piezas de estufa antiguas suman un elemento que el azulejo plano no tiene: una caja abierta en el reverso —la rumpa— que se une a la placa frontal y que, una vez montada la estufa, queda rellena de mortero y acumula el calor del hogar. Esa caja se levanta con tiras de barro del mismo grosor, unidas con barbotina y presionadas por dentro para que la costura no se abra. La unión entre caja y frente es el punto débil de toda la pieza: si las dos partes tienen humedades distintas cuando se juntan, la grieta aparece en el secado o en el primer enfriamiento del horno.
Los agujeros de fijación —alambres o grapas que después atan la pieza a la fábrica de ladrillo— se perforan en estado de cuero blando, nunca en seco, y siempre desde la cara interior hacia fuera para no reventar el borde.
- Espesor homogéneoFrente y caja con la misma pared: las diferencias de masa secan a ritmos distintos.
- Costuras cerradasBarbotina de la misma pasta, no agua, y presión por ambas caras.
- Aristas suavizadasUn canto vivo concentra tensión y es por donde empieza la fisura.
- Fondo del relieve limpioRestos de barro seco en el molde se transfieren al motivo.
04 — Secado
Secar sin alabeos: el paso donde se pierden más piezas
Una placa cerámica pierde agua sobre todo por la cara que está expuesta al aire. Si una cara seca antes que la otra, encoge antes y la pieza se curva hacia el lado seco. Todo el método de secado consiste en igualar esa velocidad. Lo más eficaz es también lo más simple: secar entre dos superficies porosas, con la pieza emparedada entre tableros de escayola o entre capas de fieltro y madera, y con un peso ligero encima repartido por igual.
El primer tramo es el crítico. Mientras el barro está en estado plástico, el agua que se va estaba entre las partículas y su marcha produce encogimiento real. Cuando la pieza alcanza el estado de cuero duro, el agua que queda ocupa poros y ya no encoge apenas: a partir de ahí se puede acelerar sin miedo. Por eso las primeras veinticuatro o cuarenta y ocho horas se hacen bajo plástico perforado o en cámara cerrada, y solo después se pasa a estantería abierta.
El clima del taller no es un detalle menor. En el interior peninsular, con aire seco y días de mucha diferencia térmica, hay que frenar el secado; en la franja atlántica y en las islas ocurre lo contrario y las piezas pueden quedarse semanas en cuero sin terminar de secar, con riesgo de moho en la superficie —inofensivo para la cerámica, molesto para el esmaltado—. Una corriente de aire directa sobre una estantería es, en cualquier clima, la causa más habitual de placas curvadas.
Secuencia de secado que funciona para placas planas
- Desmoldado y volteoLa pieza sale del molde en cuanto se separa sola y se apoya sobre la cara que estuvo en contacto con la escayola.
- Cámara cerrada, 24–48 hEmparedada entre tableros, con plástico perforado; el objetivo es que ambas caras pierdan agua al mismo ritmo.
- Cuero duro, apilado con separadoresSe retira el plástico y las placas se apilan con listones finos entre ellas, sin tocarse.
- Estantería abierta, varios díasLejos de ventanas, puertas y focos de calor; se giran una vez al día si el formato es grande.
- Verificación antes del hornoLa pieza debe estar a temperatura ambiente y no notarse fría al apoyarla en la mejilla: el frío delata agua residual.
05 — Primera cocción
Bizcochado y trabajo con engobes
La primera cocción, el bizcochado, convierte una placa frágil y soluble en un soporte poroso, resistente al manejo y capaz de absorber esmalte. Para azulejería de mayólica se cuece habitualmente entre 950 y 1050 °C. Por debajo, la pieza queda demasiado blanda y absorbe el esmalte con avidez excesiva; por encima, se cierra la porosidad y el vidriado resbala en lugar de agarrarse.
La subida hasta los 200 °C debe ser lenta porque todavía queda agua física en los poros; entre 500 y 600 °C se produce la pérdida del agua de constitución, un cambio químico irreversible que también conviene atravesar sin prisa. En pastas calcáreas hay un tramo posterior, alrededor de los 850 °C, en el que se descompone el carbonato: si la cocción se corta antes de completarlo, quedan restos de cal viva que con el tiempo se hidratan y saltan la superficie en pequeños cráteres.
Los engobes son barbotinas de arcilla coloreada que se aplican sobre la pieza cruda o en cuero duro, antes de esa primera cocción. Sirven para dos cosas: unificar el color de un soporte rojo bajo un esmalte claro, y dibujar. La técnica de raspado —cubrir con engobe y levantarlo con una punta para descubrir el barro de debajo— es la base de la esgrafiada tradicional. La condición para que un engobe no salte es que encoja de forma parecida al soporte, lo que en la práctica significa formularlo con la misma arcilla base y añadirle óxidos colorantes, no usar una arcilla ajena.
06 — Decoración
Mayólica: pintar sobre el esmalte crudo

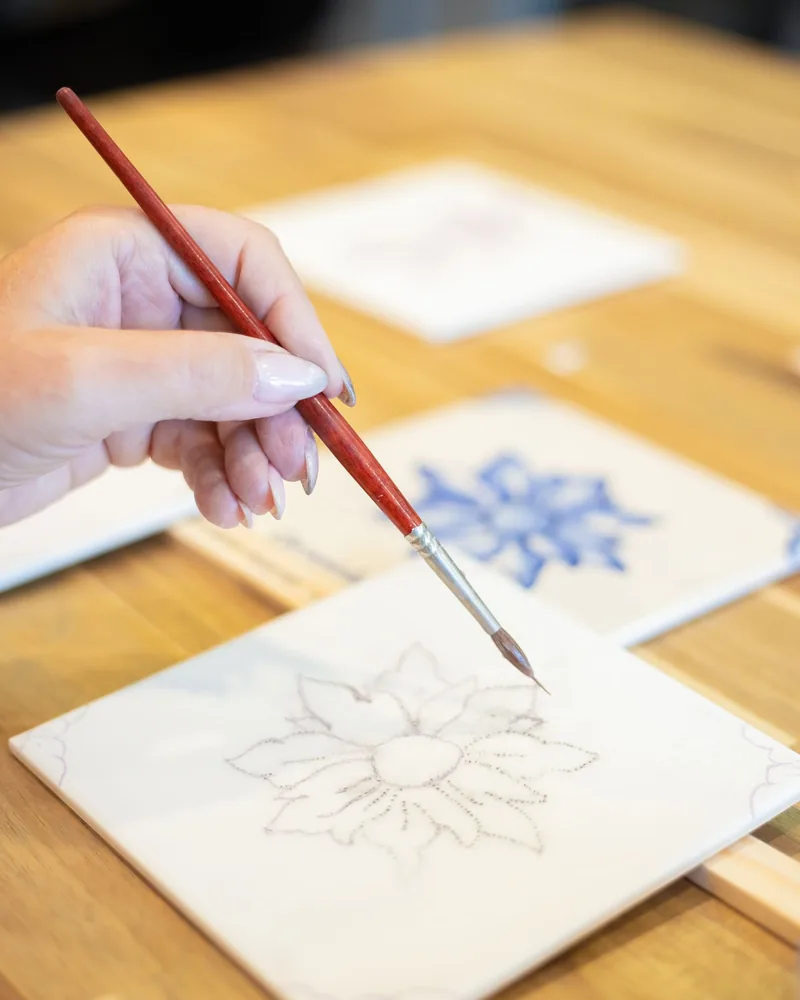

La mayólica consiste en cubrir el bizcocho con una capa de esmalte blanco de estaño sin cocer y pintar encima con pigmentos cerámicos. La capa cruda es polvo poroso apenas sujeto a la pieza: absorbe el agua del pincel de forma instantánea, como un papel secante. El trazo entra y se queda donde cayó. No hay borrado posible, no se puede repasar sin arrastrar el esmalte y no se puede dudar a media línea.
De ahí vienen las convenciones del oficio. Se carga bien el pincel y se traza de una vez, con el pulso apoyado en un puente de madera que no toca la superficie. Se pinta de los tonos claros a los oscuros y de las zonas amplias a los detalles. El azul de cobalto es el pigmento de referencia porque tiñe con muy poca cantidad, tolera bien las temperaturas de mayólica y se funde con el esmalte sin correrse; el amarillo de antimonio, el verde de cobre y el manganeso completan la paleta histórica de la azulejería peninsular.
El pigmento no se aplica puro: se muele con una fracción del propio esmalte o con un fundente para que en la cocción se integre en el vidriado en lugar de quedar como una costra mate encima. Esa integración es lo que da a la mayólica su aspecto característico, con el dibujo dentro del vidrio y no sobre él.
Errores que se ven solo después de la cocción
- Pincelada demasiado cargada: el pigmento hierve y deja una superficie rugosa o burbujas.
- Capa de esmalte irregular: el color varía de tono sin motivo aparente a lo largo del mismo trazo.
- Contacto con los dedos sobre el esmalte crudo: la grasa repele el vidriado y deja una calva.
- Pigmento mal molido: puntos oscuros dispersos alrededor de la línea.
07 — Vidriado
Cómo se comportan los esmaltes y por qué corren
Un esmalte es un vidrio que se forma sobre la pieza durante la segunda cocción. Su comportamiento depende de tres familias de componentes: los formadores de vidrio, principalmente sílice; los fundentes, que rebajan la temperatura a la que esa sílice funde; y los estabilizantes, sobre todo alúmina, que aumentan la viscosidad del fundido y evitan que resbale por la pieza. Cuando un esmalte corre y se acumula en el borde inferior, casi siempre falta alúmina, sobra fundente o la cocción ha subido más de lo previsto.
El escurrido no es en sí un defecto. En muchas piezas históricas la acumulación del vidriado en los fondos del relieve y su adelgazamiento en las aristas es precisamente lo que da profundidad al dibujo: la misma capa de esmalte se ve más oscura y saturada donde hay más espesor. La diferencia entre aprovecharlo y sufrirlo está en el control del grosor de aplicación y en la curva de enfriamiento.
El grosor se regula con la densidad de la suspensión y con el tiempo de inmersión. Un bizcocho poroso y seco chupa esmalte en un segundo; el mismo bizcocho humedecido apenas lo absorbe. Por eso conviene trabajar siempre con piezas en el mismo estado y medir la densidad con un densímetro en lugar de fiarse del aspecto del cubo.
El defecto más frecuente en azulejo de pared no es el escurrido sino el cuarteado: una red de finísimas grietas que aparece al enfriar cuando el esmalte encoge más que el soporte. En vajilla es un problema higiénico; en un azulejo decorativo puede ser aceptable e incluso buscado, pero si el azulejo va a estar expuesto a humedad continua, el agua entra por esas grietas, alcanza el bizcocho poroso y con el tiempo produce manchas y desprendimientos. Se corrige ajustando el esmalte —más sílice, menos fundentes alcalinos— o subiendo ligeramente la temperatura del bizcocho.
Variables que conviene anotar en cada hornada
- Densidad del esmalte y segundos de inmersión.
- Estado del bizcocho: recién cocido, almacenado, humedecido.
- Temperatura final y tiempo de mantenimiento.
- Posición de cada pieza dentro del horno.
- Velocidad de enfriamiento entre 800 y 500 °C.
Un cuaderno de hornada es la única manera realista de entender por qué dos piezas idénticas salen distintas. La posición dentro del horno, por sí sola, explica buena parte de las diferencias de tono en cualquier taller.
08 — Puesta en obra
Colocación y rejuntado del azulejo terminado
Un azulejo hecho a mano no es una baldosa industrial y no se coloca igual. Las medidas varían entre piezas, los cantos no son perfectamente rectos y el reverso puede tener textura irregular. Eso obliga a trabajar con juntas más anchas —de tres a seis milímetros es lo razonable— y a aceptar que la línea de junta se lea como parte del conjunto, no como un defecto que hay que disimular.
La preparación del soporte manda sobre todo lo demás: superficie plana, limpia, sin polvo y con una absorción compatible con el adhesivo. Sobre soportes muy absorbentes conviene una imprimación; sobre soportes cerrados, un adhesivo de mayor adherencia. El azulejo poroso hecho a mano suele humedecerse ligeramente antes de asentarlo, para que no robe el agua del mortero antes de que este fragüe.
El replanteo se hace en seco, colocando las piezas sobre el suelo en el orden previsto. Con material artesanal esto no es un formalismo: permite repartir las diferencias de tono y de medida en lugar de que se acumulen en un extremo. Las piezas más desviadas se reservan para zonas de corte o para los bordes.
El rejuntado se hace cuando el adhesivo ha fraguado, con una lechada de color elegido en relación con el vidriado. Sobre azulejo cuarteado o con esmalte poco compacto conviene probar la lechada en una pieza suelta: un mortero oscuro puede penetrar en las grietas y dejar un dibujo de red imposible de retirar después. La limpieza se hace en dos tiempos, primero con esponja húmeda muy escurrida y luego, cuando el velo ha secado, con un paño seco.
09 — Reposición
Reponer piezas perdidas en estufas y paneles antiguos
Cuando falta una pieza en un panel histórico o en una estufa de azulejos, la tarea no es fabricar un azulejo bonito sino uno que se integre. El punto de partida es el registro: fotografía frontal sin distorsión, medidas de la pieza vecina en varios puntos, calco del relieve y anotación del espesor y del tipo de junta. Sobre estufas, además, hay que documentar la caja trasera, porque su forma condiciona el anclaje.
La reproducción se hace tomando un molde de una pieza sana equivalente, no de la propia laguna. Después llega la parte difícil: ajustar el encogimiento. La pieza nueva encogerá entre un seis y un diez por ciento entre el barro fresco y el final del vidriado, de modo que el molde debe hacerse sobrepredimensionado en esa proporción, calculada con pruebas de la pasta concreta que se va a usar.
El color rara vez sale a la primera. Los vidriados antiguos han envejecido, tienen cuarteado, suciedad dentro de las grietas y variaciones que no se reproducen con un esmalte nuevo. La práctica habitual consiste en tirar hacia un tono ligeramente más neutro y menos saturado que el original: una pieza nueva que canta por exceso de brillo salta a la vista más que una que queda medio tono por debajo.
Existe un criterio de conservación que conviene tener presente y que se aplica en toda intervención sobre patrimonio: lo añadido debe ser reconocible de cerca y discreto de lejos, y debe poder retirarse sin dañar lo original. En la práctica esto significa marcar el reverso de la pieza nueva con la fecha y usar morteros reversibles, más blandos que el material histórico.
Registro mínimo antes de tocar nada
- Fotografía frontalCon escala visible y luz rasante para leer el relieve.
- Medidas repetidasAlto, ancho y espesor tomados en tres puntos de varias piezas vecinas.
- Calco del motivoPapel fino y grafito blando sobre una pieza sana del mismo módulo.
- Nota de acabadoBrillo, cuarteado, tono y estado del vidriado alrededor de la laguna.
- Estado del anclajeMortero, alambres y comportamiento de la fábrica que hay detrás.
10 — El proyecto
Qué publica Grabikando y cómo escribir al proyecto
Grabikando es un sitio informativo y editorial dedicado a la azulejería y la baldosa cerámica hechas a mano. Publica textos explicativos, secuencias de trabajo y listas de comprobación sobre los procesos descritos en esta página, escritos para quien quiere entender el porqué de cada paso y no solo el orden en que se hacen.
El sitio no vende materiales ni presta servicios: no hay taller, ni encargos, ni formación de pago detrás de estas páginas. Todo el contenido es de lectura libre y está pensado como material de consulta.
Para dudas sobre los textos, correcciones o sugerencias de temas, el contacto es por correo electrónico: [email protected]. Puede leer más sobre el planteamiento del proyecto en Sobre el proyecto.
